EngView Packaging Suite – Phần mềm CAD/CAM thiết kế bao bì và POS/POP Display 2D/3D

EngView Packaging Suite – Giải pháp CAD/CAM chuyên dụng cho thiết kế và sản xuất bao bì

EngView Packaging Suite là hệ thống CAD/CAM chuyên dụng cho thiết kế kết cấu, trực quan hóa và chuẩn bị sản xuất bao bì, hộp carton cùng các sản phẩm POS/POP Display. Từ xây dựng dieline 2D, lựa chọn mẫu bao bì theo tiêu chuẩn ECMA và FEFCO, mô phỏng cấu trúc 3D, bố trí artwork đến tối ưu layout và chuẩn bị dữ liệu cho máy cắt, EngView kết nối các công việc chính của quy trình thiết kế bao bì trong một hệ thống thống nhất.

Trong ngành bao bì, một thiết kế tốt không chỉ cần hình thức đẹp mà còn phải bảo đảm cấu trúc có thể gấp, cắt, bế và sản xuất đúng với vật liệu thực tế. Structural Designer, Graphic Designer, bộ phận prepress, nhân sự làm khuôn bế và bộ phận kinh doanh thường phải trao đổi cùng một thiết kế ở nhiều giai đoạn khác nhau.

EngView Packaging Suite được phát triển để kết nối các công việc này. Hệ thống bao phủ quy trình từ lựa chọn hoặc dựng cấu trúc bao bì, kiểm tra mô hình 3D, thiết kế artwork, tối ưu vật liệu đến tạo dữ liệu phục vụ sản xuất.

EngView Systems – Hơn 25 năm phát triển giải pháp CAD/CAM chuyên ngành

EngView Packaging Suite được phát triển bởi EngView Systems, công ty phần mềm thành lập năm 1999, chuyên về hệ thống CAD/CAM cho ngành bao bì cùng các giải pháp đo lường và kiểm soát chất lượng công nghiệp.

Một trong những lĩnh vực cốt lõi của hãng là phần mềm thiết kế packaging và POP/POS Display. Công nghệ CAD tham số và biến thiên của EngView đã nhận giải thưởng European Information Society Technology Prize. EngView Systems hiện là một thành viên của Sirma Group và có quan hệ hợp tác công nghệ với các doanh nghiệp như Heidelberger Druckmaschinen và Canon.

Điểm khác biệt của EngView nằm ở việc phát triển một hệ CAD chuyên sâu cho bao bì thay vì sử dụng phần mềm CAD cơ khí hoặc đồ họa tổng quát để dựng dieline.

Thiết kế bao bì dựa trên thư viện hơn 2.500 mẫu tham số

EngView cung cấp hơn 2.500 mẫu thiết kế bao bì tham số, bao gồm đầy đủ các mã ECMA và FEFCO, cùng nhiều cấu trúc dành cho folding carton, corrugated board, rigid board và POS/POP Display.

Thay vì phải dựng lại một hộp tiêu chuẩn từ đầu, người thiết kế có thể lựa chọn cấu trúc phù hợp từ thư viện, nhập các thông số kích thước và để hệ thống tự động tái tạo hình học.

Khi thay đổi chiều dài, chiều rộng, chiều cao hoặc vật liệu, cấu trúc tham số được tính toán lại theo các quan hệ đã xác lập. Cách làm này đặc biệt hiệu quả khi doanh nghiệp cần tạo nhiều kích thước bao bì khác nhau cho cùng một dòng sản phẩm.

Phiên bản 2026 tiếp tục mở rộng Parametric Library với hơn 80 mẫu mới thuộc các nhóm folding carton, corrugated board và các cấu trúc ICB, display và furniture.

Giao diện thư viện thiết kế tham số EngView.

Thiết kế kết cấu 2D với công nghệ Parametric Drafting

Ngoài thư viện mẫu có sẵn, EngView cung cấp môi trường thiết kế 2D để kỹ sư bao bì xây dựng cấu trúc mới hoặc chỉnh sửa các thiết kế hiện hữu.

Module Drafting with Parametric Components kết hợp phương pháp dựng hình truyền thống với các thành phần tham số. Người dùng có thể kéo thả các thành phần được định nghĩa sẵn vào thiết kế và tiếp tục điều chỉnh theo kích thước của sản phẩm.

Đối với những cấu trúc phức tạp hơn, công nghệ Synergy Parametric Drafting của EngView cho phép phát triển thiết kế thông qua các quan hệ tham số giữa hình học và kích thước.

Khi một thông số được thay đổi, các bộ phận liên quan trong cấu trúc có thể được tính toán lại theo quan hệ thiết kế, giúp giảm các chỉnh sửa lặp lại trên dieline.

Master Canvas cho POS/POP Display nhiều thành phần

Với các display gồm nhiều chi tiết, Master Canvas cho phép các thành phần được thiết kế trong cùng một bản vẽ và duy trì quan hệ giữa các đối tượng thuộc những bộ phận khác nhau.

Khả năng này đặc biệt phù hợp với:

• POS Display;
• POP Display;
• Quầy trưng bày;
• Kệ carton;
• Cấu trúc nhiều chi tiết;
• Furniture làm từ corrugated hoặc rigid board.

Kiểm tra thiết kế bằng mô hình bao bì 3D trước khi làm mẫu thật

Module 3D Presenter cho phép chuyển cấu trúc 2D thành mô hình 3D để kiểm tra hình dạng, trình tự gấp và artwork trước khi tạo prototype vật lý.

Người thiết kế có thể xác định folding sequence, chạy animation và quan sát kết quả của từng thay đổi thiết kế trực tiếp trên mô hình. EngView cũng hỗ trợ trực quan hóa các hiệu ứng hoàn thiện trên bề mặt bao bì.

Các mô hình sản phẩm bên ngoài ở định dạng OBJ, STL, STEP và IGES có thể được nhập vào 3D Presenter. Nhờ đó, sản phẩm thật có thể được đặt bên trong cấu trúc bao bì để kiểm tra kích thước, vị trí và sự giao cắt giữa sản phẩm với các panel của hộp.

Điều này đặc biệt hữu ích khi thiết kế:

• Hộp sản phẩm có insert;
• Hộp bảo vệ thiết bị;
• Bao bì mỹ phẩm;
• Bao bì điện tử;
• Hộp quà;
• Cấu trúc packaging có hình dạng đặc biệt.

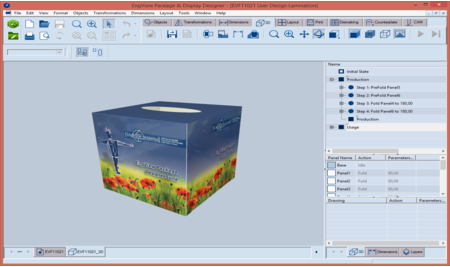

3D Presenter của EngView hỗ trợ kiểm tra kết cấu, trình tự gấp và mô hình bao bì trong không gian 3D.

Tích hợp trực tiếp với Adobe Illustrator

Một trong những điểm mạnh đáng chú ý của EngView Packaging Suite là khả năng tích hợp trực tiếp với Adobe Illustrator.

Structural Designer có thể chuẩn bị cấu trúc kỹ thuật trong EngView, trong khi Graphic Designer tiếp tục làm việc với artwork trên môi trường Illustrator quen thuộc.

Artwork độ phân giải cao có thể được đặt lên dieline, sau đó hiển thị trên mô hình 3D để kiểm tra thiết kế trước khi sản xuất.

EngView còn hỗ trợ Step and Repeat, tự động nhân artwork của thiết kế one-up lên layout được tạo từ cấu trúc bao bì. Nhờ đó, dữ liệu graphic có thể được chuẩn bị cho in và cắt mà không cần nhân bản thủ công từng artwork.

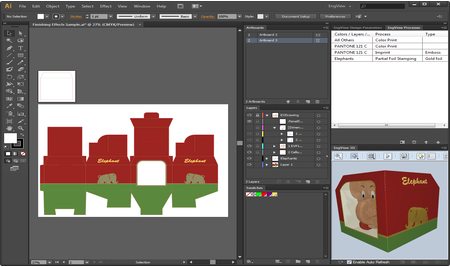

EngView tích hợp với Adobe Illustrator để kết nối thiết kế kết cấu, artwork và trực quan hóa 3D.

Tối ưu layout để giảm vật liệu và chuẩn bị sản xuất

Sau khi hoàn thành cấu trúc one-up, EngView cung cấp các công cụ bố trí nhiều sản phẩm trên cùng một tấm vật liệu.

Layout Optimizer hỗ trợ sắp xếp các one-up lên sheet nhằm tận dụng diện tích vật liệu hiệu quả hơn.

Hệ thống có thể hiển thị thống kê các chi tiết, hỗ trợ single-sheet nesting, phát hiện biên sheet và ngăn các chi tiết chồng lấn trong quá trình bố trí.

Đối với POS/POP Display và các cấu trúc có nhiều thành phần, Display Nesting hỗ trợ bố trí các chi tiết khác nhau trên vật liệu.

Phiên bản mới của EngView cũng hỗ trợ nesting trên rolled materials, đồng thời theo dõi phần vật liệu còn lại trong Material Store Catalog để tái sử dụng cho các công việc tiếp theo.

Layout và nesting trong EngView giúp bố trí nhiều thiết kế trên cùng tấm vật liệu.

Ước tính chi phí sản xuất ngay từ thiết kế

EngView cung cấp module Cost Estimator để tính toán chi phí sản xuất dựa trên các tham số và quy tắc do doanh nghiệp thiết lập.

Module này cho phép dữ liệu thiết kế được đưa vào quá trình tính giá thay vì phải hoàn toàn tính toán ngoài CAD.

Phần mềm có thể được cấu hình theo workflow và điều kiện sản xuất của từng doanh nghiệp, giúp bộ phận thiết kế và kinh doanh sử dụng chung một nguồn dữ liệu dự án.

Đây là chức năng có giá trị đối với:

• Doanh nghiệp in bao bì;
• Nhà sản xuất carton;
• Bộ phận báo giá;
• Sales packaging;
• Đơn vị gia công POS/POP Display.

Phiên bản EngView 2026 tiếp tục mở rộng khả năng cost modeling từ các bản vẽ OneUp.

Kết nối thiết kế với máy cắt và laser bằng CAM

EngView không dừng lại ở thiết kế dieline.

Module CAM được phát triển để điều khiển quá trình đưa dữ liệu sang nhiều loại cutting plotter và laser khác nhau trong ngành bao bì.

Nhờ đó, thiết kế có thể tiếp tục được sử dụng cho:

Thiết kế → Prototype → Cutting/Plotting → Kiểm tra → Sản xuất

mà không phải xây dựng lại đường cắt trên một hệ thống tách biệt.

Khả năng này đặc biệt hữu ích cho doanh nghiệp làm mẫu packaging nhanh, short-run production, digital cutting hoặc POS Display.

Thiết kế khuôn bế và các thành phần phục vụ die-making

Đối với các doanh nghiệp đi sâu tới công đoạn sản xuất khuôn bế, EngView cung cấp hệ thống module chuyên dụng gồm:

• Dieboard Design;
• Counterplate Design;
• Stripping Dies Design;
• Varnish Blanket Design.

Module Dieboard Design hỗ trợ toàn bộ quá trình từ cấu trúc one-up và layout tối ưu đến bố trí rule trên dieboard. Việc tạo bridge được thực hiện tự động và người dùng có thể lựa chọn bố trí stripping/balancing rules theo phương thức tự động hoặc thủ công.

EngView vì vậy có thể được triển khai không chỉ tại phòng thiết kế packaging mà còn trong các doanh nghiệp sản xuất khuôn bế và prepress.

Tối ưu quy trình thiết kế đối xứng với Flipped Structure

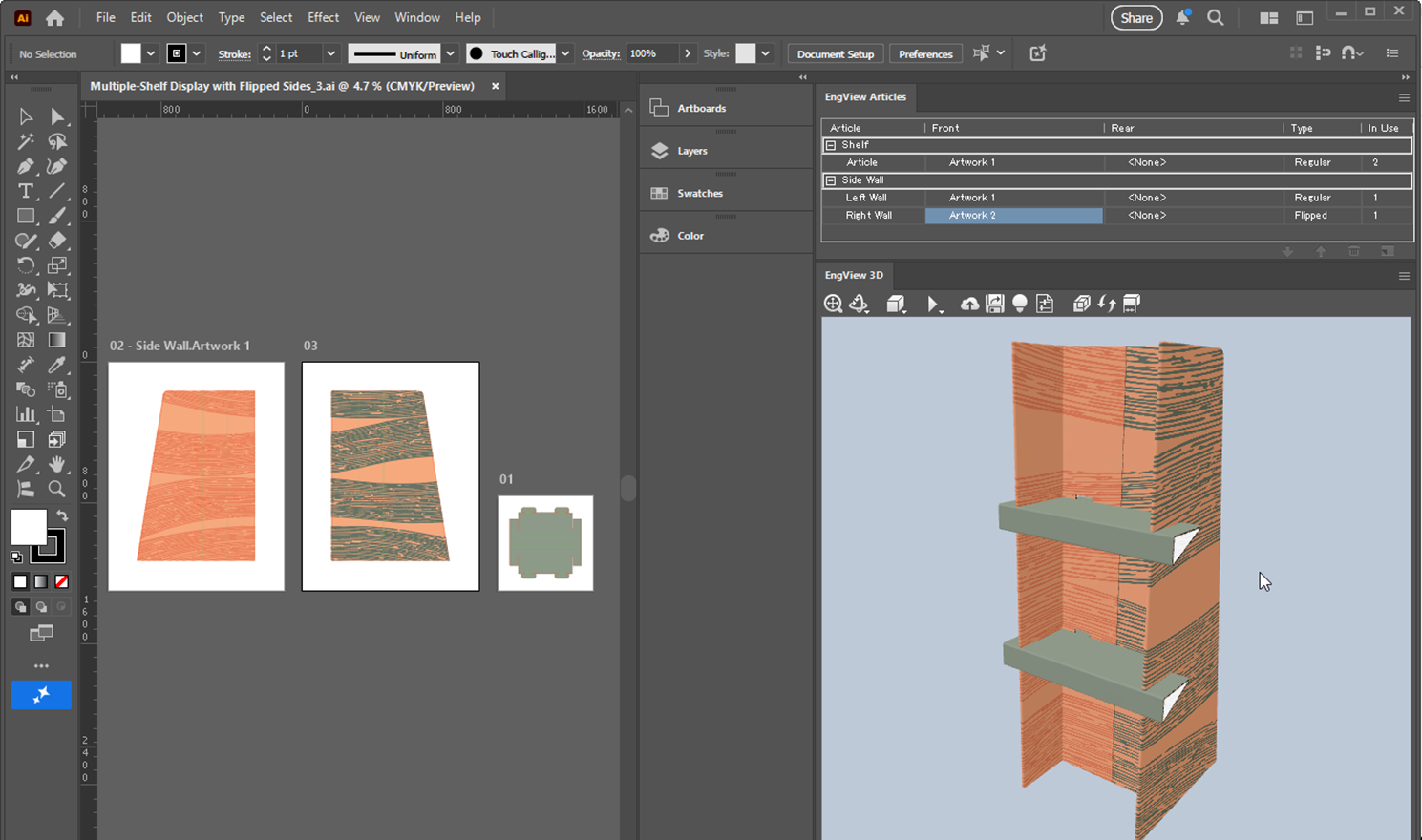

EngView Packaging Suite 2026 bổ sung Flipped Structure, được phát triển cho các cấu trúc bao bì và display có tính đối xứng.

Một cấu trúc mirrored có thể được tạo từ bản thiết kế gốc và hai cấu trúc được đồng bộ tự động.

Khi bản vẽ gốc thay đổi, cấu trúc flipped được cập nhật tương ứng trong cả môi trường 2D và 3D. Mỗi article vẫn có thể giữ artwork riêng.

Cơ chế này vừa giảm thao tác dựng lại thiết kế đối xứng, vừa hỗ trợ bố trí các cấu trúc đảo chiều hiệu quả hơn trên sheet vật liệu.

Chủ động lựa chọn mặt vật liệu dùng cho sản xuất

Phiên bản 2026 cũng bổ sung Inverted Production Side.

Người dùng có thể lựa chọn mặt trước hoặc mặt sau của vật liệu làm production side cho các thao tác in và cắt. Khi thay đổi mặt sản xuất, mô hình 3D và folding sequence được cập nhật theo.

Tính năng này đáp ứng những workflow mà bao bì cần được sản xuất từ mặt vật liệu khác với thiết lập mặc định.

Chia sẻ mô hình 3D và trao đổi thiết kế với khách hàng

Mô hình được tạo trong EngView có thể được chia sẻ để đồng nghiệp hoặc khách hàng kiểm tra thiết kế mà không nhất thiết phải làm prototype vật lý ngay từ đầu.

3D Presenter hỗ trợ xuất 3D PDF, Collada và Web 3D; các phiên bản gần đây còn hỗ trợ xuất animation 3D thành video MP4.

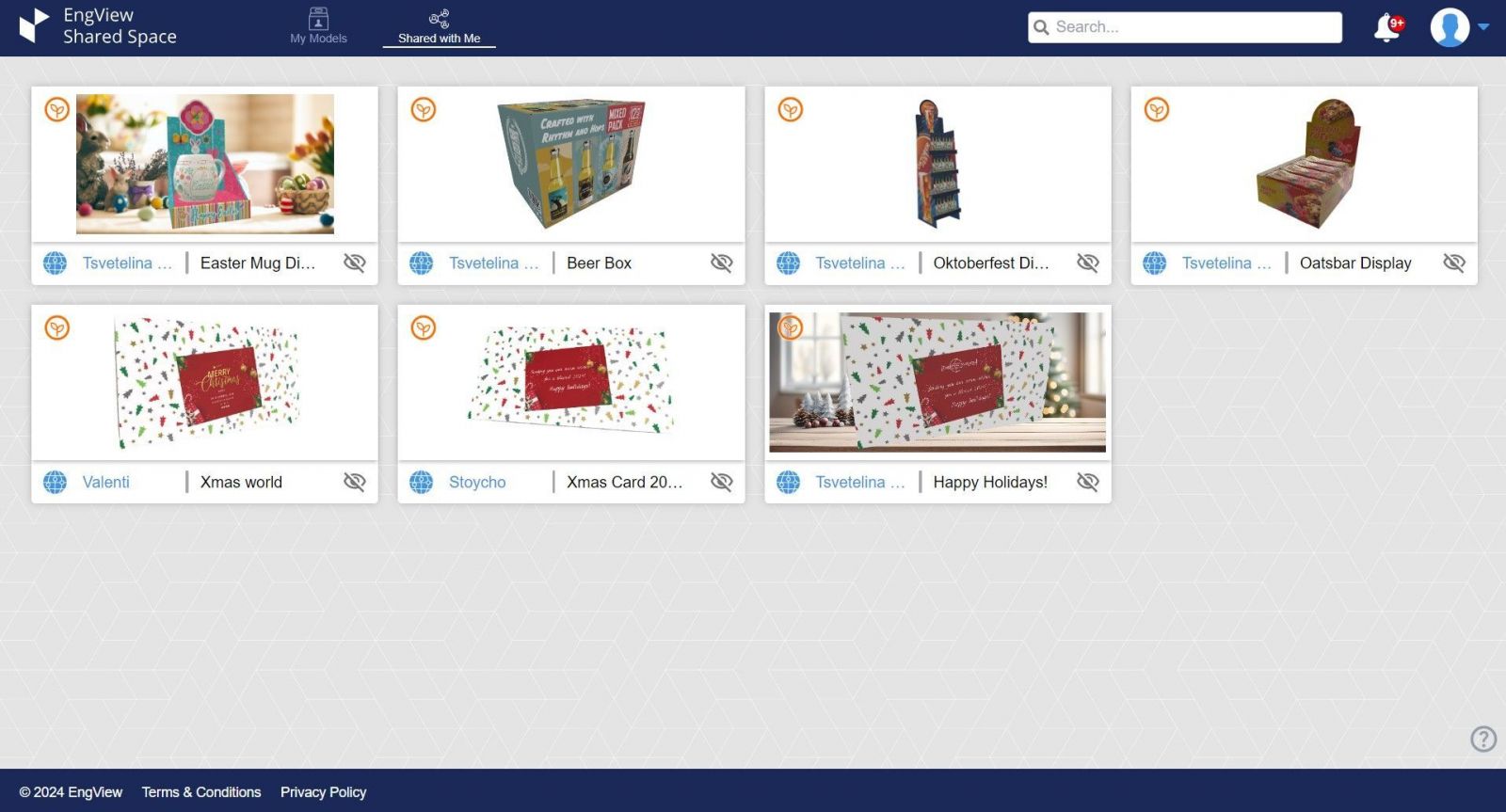

EngView Shared Space hỗ trợ chia sẻ mô hình, còn Parametric Library 2026 cung cấp URL riêng cho từng thiết kế để người dùng gửi cấu trúc trực tiếp cho khách hàng hoặc thành viên trong nhóm.

Khả năng này giúp các bước trao đổi:

Thiết kế → Review → Điều chỉnh → Duyệt → Sản xuất

được thực hiện nhanh hơn mà không phụ thuộc hoàn toàn vào mẫu vật lý.

EngView Packaging Suite phù hợp với những ngành nào?

EngView được thiết kế trực tiếp cho ngành in và sản xuất bao bì, trong đó các nhóm ứng dụng chính gồm:

Các nhóm người dùng mà EngView hướng tới bao gồm Structural Designer, Graphic Designer, die-maker, sales packaging và đội ngũ sản xuất bao bì.

EngView Packaging Suite có thể thay thế phần mềm nào?

Trong thị trường CAD chuyên dụng cho packaging, Esko ArtiosCAD là một trong những phần mềm có độ nhận diện cao. ArtiosCAD là phần mềm thiết kế kết cấu bao bì phổ biến trên thị trường, hỗ trợ thiết kế 2D/3D cho folding carton, corrugated và POP/POS Display.

EngView Packaging Suite và ArtiosCAD có nhiều nhóm workflow tương đồng:

Vì vậy, đối với doanh nghiệp cần thiết kế kết cấu bao bì, dieline, folding carton, corrugated, display, trực quan hóa 3D và chuẩn bị sản xuất, EngView Packaging Suite có thể được triển khai như một giải pháp thay thế ArtiosCAD cho các workflow tương ứng.

EngView Packaging Suite – Kết nối thiết kế bao bì từ ý tưởng đến sản xuất

Giá trị nổi bật của EngView Packaging Suite nằm ở việc kết nối nhiều bộ phận tham gia vào quy trình packaging trên cùng một hệ thống dữ liệu.

Một cấu trúc có thể bắt đầu từ Parametric Library, được điều chỉnh trong môi trường CAD, kiểm tra bằng 3D Presenter, chuyển sang Adobe Illustrator để hoàn thiện artwork, tối ưu bằng Layout Optimizer, tính chi phí bằng Cost Estimator và tiếp tục được sử dụng cho CAM hoặc die-making.

Thay vì phải chuyển đổi liên tục giữa các phần mềm độc lập, doanh nghiệp có thể xây dựng quy trình:

Thiết kế kết cấu → Dieline → 3D → Artwork → Layout → Báo giá → Prototype → Khuôn bế/Sản xuất.

Với hệ thống module linh hoạt từ Lite, Standard đến Professional và các cấu hình chuyên biệt, EngView Packaging Suite đáp ứng từ nhu cầu thiết kế bao bì cơ bản đến quy trình CAD/CAM toàn diện cho các doanh nghiệp sản xuất packaging và POS/POP Display.
