Renga BIM – Phần mềm thiết kế kiến trúc, kết cấu và MEP

Renga Software và định hướng phát triển sản phẩm

Renga Software phát triển phần mềm thiết kế công trình theo phương pháp mô hình thông tin công trình (BIM). Renga BIM hướng đến một môi trường thiết kế có giao diện trực quan, chi phí hợp lý và khả năng sử dụng mô hình thông tin ở các giai đoạn khác trong vòng đời công trình.

Thay vì để kiến trúc, kết cấu và MEP trở thành những phần việc tách biệt, Renga BIM tập hợp công cụ cho cả ba bộ môn trong một hệ thống BIM. Kiến trúc sư tạo không gian và các cấu kiện kiến trúc; kỹ sư kết cấu phát triển hệ chịu lực; kỹ sư MEP bố trí hệ thống kỹ thuật trên cơ sở mô hình công trình. Việc cùng tham chiếu dữ liệu thiết kế giúp các nhóm nhận thấy thay đổi của nhau sớm hơn trong quá trình phối hợp.

Renga BIM là gì?

Renga BIM là phần mềm BIM dùng để tạo mô hình 3D có gắn thông tin cho công trình xây dựng. Mô hình bao gồm các đối tượng như tường, sàn, cửa, dầm, cột, cốt thép, đường ống, ống gió và thiết bị điện. Từ dữ liệu trong mô hình, người dùng có thể lập mặt bằng, mặt đứng, mặt cắt, bảng thống kê và tài liệu thiết kế.

Phần mềm bao quát ba lĩnh vực:

• Kiến trúc: tạo hình khối, tổ chức không gian, mô hình các thành phần kiến trúc và lập bản vẽ.
• Kết cấu: mô hình kết cấu bê tông cốt thép, kết cấu thép, cốt thép và hồ sơ kết cấu.
• MEP: thiết kế hệ thống cấp thoát nước, sưởi, thông gió, điện và các mạng kỹ thuật trong công trình.

Các nhóm tính năng chính của Renga BIM

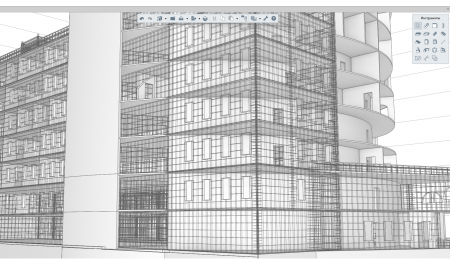

Thiết kế kiến trúc trên mô hình 3D

Kiến trúc sư có thể dựng công trình trực tiếp trong không gian 3D bằng các đối tượng như tường, cửa, sàn, dầm và cầu thang. Khi cần làm việc trên mặt bằng, người dùng có thể chuyển sang chế độ xem 2D và tiếp tục chỉnh sửa mô hình. Renga BIM còn cung cấp công cụ tạo kiểu đối tượng, tổ hợp các thành phần và biên dạng riêng để xử lý những chi tiết không có sẵn trong thư viện cơ bản.

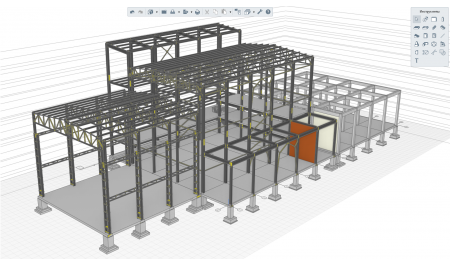

Mô hình kết cấu thép và bê tông cốt thép

Với bộ môn kết cấu, Renga BIM hỗ trợ mô hình cấu kiện, tạo cốt thép cho các thành phần bê tông và xây dựng các tổ hợp kết cấu thép. Công cụ tạo cốt thép tự động có thể phân bố thép cho cấu kiện và xử lý cốt thép quanh một số lỗ mở. Kỹ sư cũng có thể tạo bản vẽ kết cấu từ mô hình và sử dụng dữ liệu đối tượng để lập bảng thống kê.

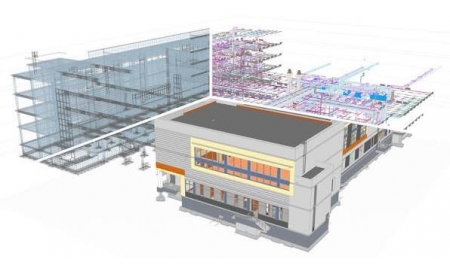

Thiết kế hệ thống MEP

Renga BIM hỗ trợ mô hình hóa các hệ thống đường ống, ống gió và điện trong không gian công trình. Kỹ sư có thể bố trí thiết bị, xác định điểm kết nối, thiết lập thông số hệ thống và tạo tuyến. Việc quan sát hệ MEP cùng kiến trúc, kết cấu giúp nhóm thiết kế xem xét vị trí lắp đặt và xử lý các điểm giao nhau ngay từ giai đoạn mô hình.

Bản vẽ và bảng thống kê liên kết với mô hình

Renga BIM có công cụ lập mặt bằng, mặt đứng, mặt cắt và các bản vẽ kỹ thuật từ mô hình. Bảng thống kê thu thập thông tin từ các đối tượng đã thiết kế; khi mô hình thay đổi, dữ liệu thống kê có thể được tính toán lại. Đây là cơ sở để nhóm dự án quản lý sự thống nhất giữa mô hình và tài liệu phát hành.

Renga BIM được ứng dụng trong những công việc nào?

• Thiết kế công trình dân dụng và công nghiệp: Các đơn vị tư vấn có thể sử dụng Renga BIM để phát triển mô hình kiến trúc và kết cấu, đồng thời bố trí các hệ thống kỹ thuật của công trình.
• Phối hợp giữa các bộ môn: Kiến trúc sư, kỹ sư kết cấu và kỹ sư MEP có thể tham chiếu mô hình của nhau khi triển khai phương án, xem xét thay đổi và chuẩn bị hồ sơ.
• Lập bản vẽ và thống kê: Dữ liệu mô hình được sử dụng để tạo các góc nhìn bản vẽ, thống kê đối tượng và chuẩn bị tài liệu bàn giao theo yêu cầu dự án.
• Làm việc trong môi trường có nhiều phần mềm BIM: Renga BIM hỗ trợ trao đổi dữ liệu thông qua IFC và bản vẽ DWG/DXF. Doanh nghiệp có thể sử dụng những định dạng này để phối hợp với đối tác làm việc trên nền tảng khác, tùy theo phiên bản Renga BIM và yêu cầu trao đổi cụ thể.

Renga BIM có thể thay thế Revit không?

Renga BIM có thể là phương án thay thế Revit cho những dự án mà các công cụ kiến trúc, kết cấu, MEP và đầu ra hồ sơ của Renga BIM đáp ứng được yêu cầu. Renga BIM có ba cơ sở để được đưa vào thử nghiệm. Thứ nhất, phần mềm cung cấp công cụ cho cả kiến trúc, kết cấu và MEP. Thứ hai, mô hình có thể được dùng để tạo bản vẽ và bảng thống kê. Thứ ba, hãng định vị sản phẩm ở mức chi phí hợp lý và hỗ trợ trao đổi mô hình qua IFC để làm việc với các hệ BIM khác. Đây là những tiêu chí quan trọng với đơn vị muốn bổ sung hoặc chuyển đổi nền tảng BIM.

Doanh nghiệp nên thử nghiệm bằng một dự án đại diện trước khi quyết định chuyển đổi: xuất mô hình Revit sang IFC, mở trong Renga BIM, kiểm tra đối tượng và thuộc tính, thực hiện một số thay đổi thiết kế, sau đó xuất lại bản vẽ và mô hình để nghiệm thu. Nếu dự án yêu cầu nhiều người cùng làm việc trên mô hình hoặc nhập, xuất IFC, cần lựa chọn Renga Professional: bảng so sánh hiện tại của hãng liệt kê các khả năng này ở phiên bản Professional.
